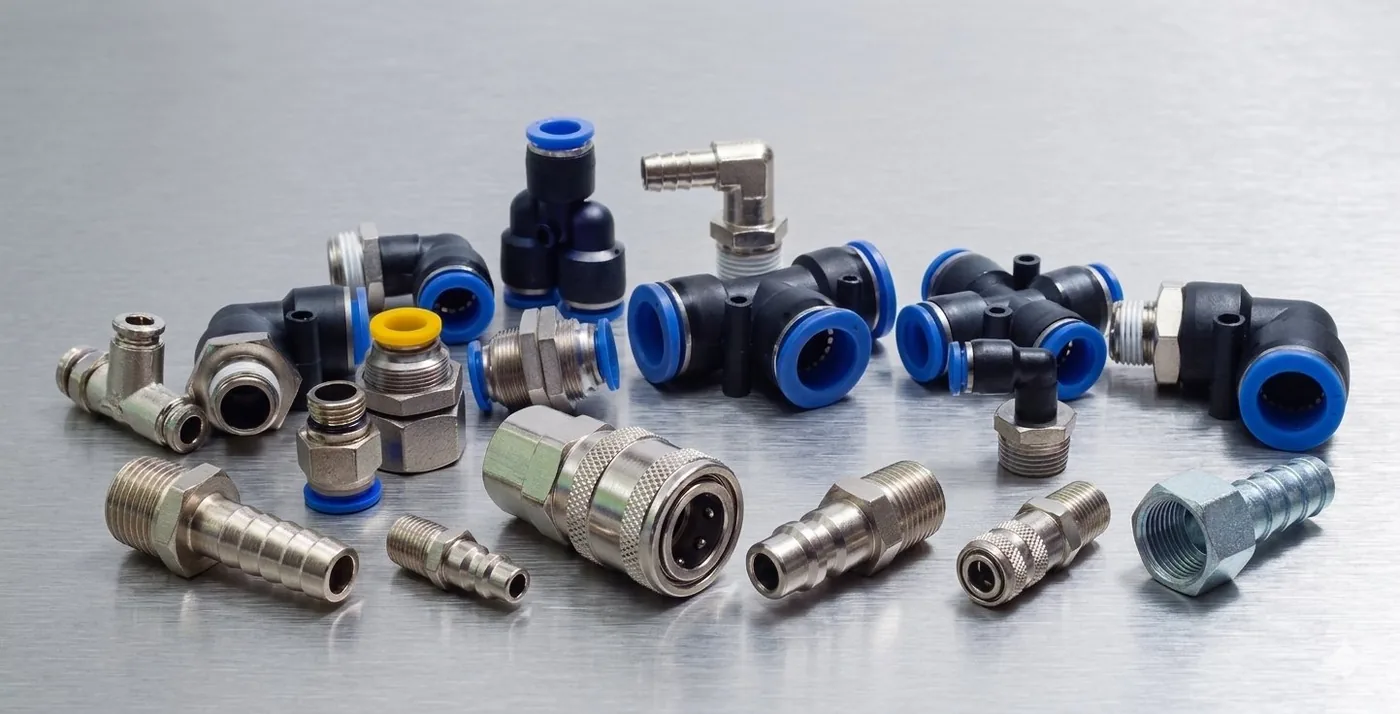

Conexões pneumáticas: guia básico

Uma linha pneumática só funciona bem se as conexões estiverem certas. Misturar padrões diferentes ou usar a mangueira errada gera vazamentos, perda de pressão e produtividade.

Padrões de engate rápido

No Brasil usamos principalmente dois padrões. A diferença está no formato do pino:

Padrão japonês (série 20 / ISO 6150-B)

• Pino cilíndrico simples
• Mais popular no Brasil para uso comum
• Compatível com a maioria das ferramentas pneumáticas vendidas em lojas

Padrão automotivo (série 30 / tipo norte-americano)

• Pino com rebaixo duplo
• Uso em oficinas mecânicas, lava rápidos
• Travamento mais firme

Atenção: os dois padrões não são intercambiáveis. Se você já tem uma linha instalada, use o mesmo padrão em todas as ferramentas.

Componentes básicos de uma linha

1. Compressor — fonte de ar comprimido
2. Filtro regulador lubrificador (FRL) — limpa, regula pressão e lubrifica
3. Mangueira principal
4. Engate rápido fêmea (geralmente no final da mangueira)
5. Engate rápido macho (na entrada da ferramenta)

Tipos de mangueira

Material	Características
PVC simples	Barata, pouco flexível, uso leve
PU (poliuretano)	Flexível, leve, boa para mangueira espiralada
PU+malha	Mais resistente à abrasão
Borracha	Resistente a calor e óleo, uso profissional

Diâmetros comuns

• 6 mm (1/4") — ferramentas leves (parafusadeira, pistola de pintura)
• 8 mm (5/16") — uso geral
• 10 mm (3/8") — ferramentas maiores (chave impacto, martelete)
• 13 mm (1/2") — uso industrial pesado

Roscas — BSP vs NPT

Quase tudo no Brasil usa rosca BSP (British Standard Pipe). Ferramentas importadas dos EUA podem vir com NPT.

• BSP — padrão europeu/asiático/brasileiro (paralela ou cônica)
• NPT — padrão americano (sempre cônica, mais agressiva)

Misturar as duas parece encaixar, mas vaza. Se tiver dúvida, leve a peça à loja para comparar.

Medidas comuns de rosca

• 1/4" — a mais comum em ferramentas pequenas
• 3/8" — compressores e ferramentas médias
• 1/2" — uso pesado

Como evitar vazamentos

• Fita veda-rosca (teflon) em toda rosca BSP cônica e NPT — 3 a 5 voltas no sentido da rosca
• Veda-rosca em pasta para alta pressão
• Não aperte demais — a rosca pode quebrar ou rachar o corpo da conexão
• Anéis de borracha (o-ring) em conexões cilíndricas

Montando uma linha simples

1. Compressor → FRL → mangueira principal
2. Na ponta da mangueira: engate fêmea
3. Em cada ferramenta pneumática: engate macho rosqueado direto na entrada
4. Para conectar: puxa o anel do engate fêmea, encaixa o macho, solta o anel

Dica Oak: sempre tenha um jogo sobressalente de engates e fita veda-rosca na oficina — vazamento é o problema mais comum e resolve em minutos.

Conclusão

Padronize um engate (preferencialmente o japonês para uso geral), use mangueira compatível com a ferramenta mais exigente, e não misture roscas BSP e NPT. Veda-rosca em toda conexão com rosca cônica — é barato e resolve 80% dos vazamentos.
